對于塑膠件上每一個特征、每一個尺寸、每一個細節，我們都需要本著工匠精神，做到精益求精，確保其符合注塑成型的工藝要求（Design for Manufacturing，簡稱DFM）。
每一條塑膠件的DFM設計指南，看上去都是簡單平常、微不足道，并沒有太多的技術含量。然而，如果我們不去遵循這些DFM設計指南，有時會造成災難性的后果。
本文以一個塑料把手的斷裂失效來說明這一點。
一個塑料把手的斷裂
一個塑料把手，在使用時發生了斷裂，這是為什么？
2.1 斷裂發生了

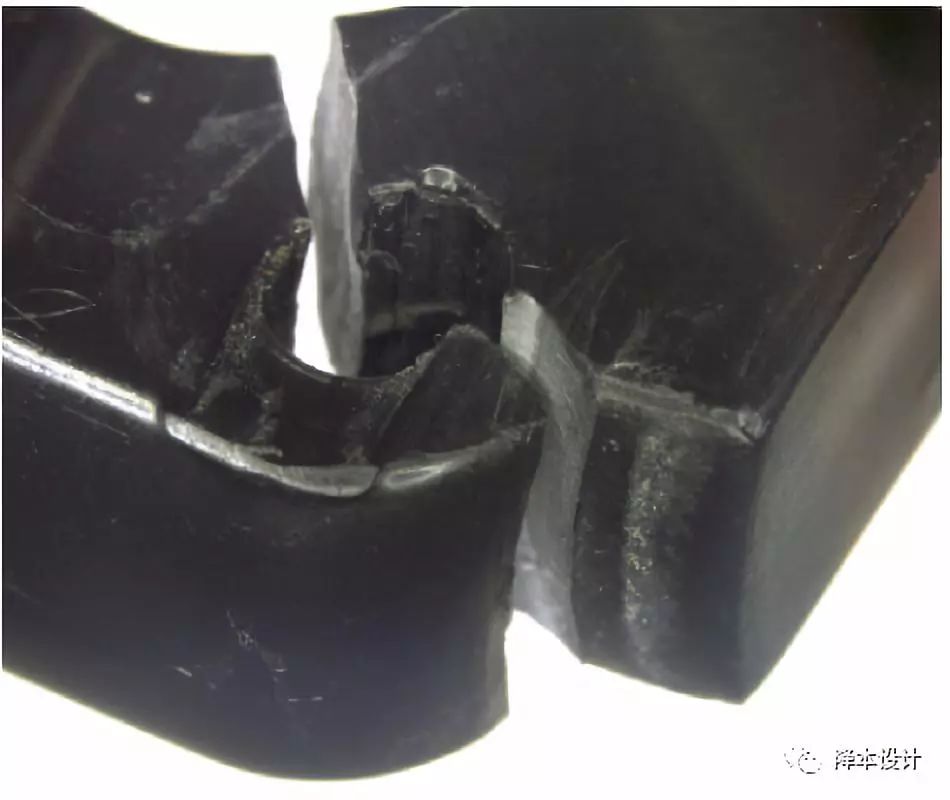

一個電子產品的塑膠把手，如圖所示，在使用過程中與銷釘配合起著一個軸套的作用。多次使用之后，把手因?yàn)橹貜?fù)受力而斷裂。
2.2 失效原因分析

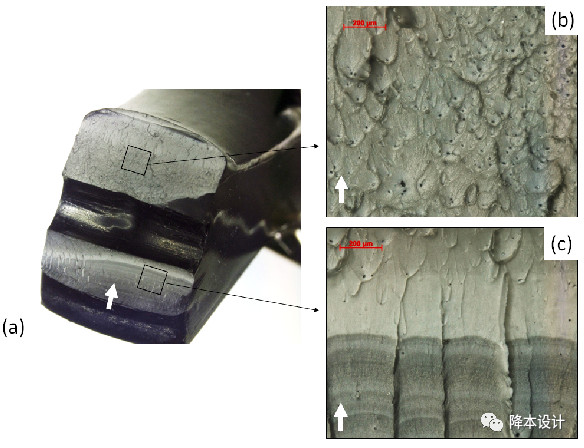

通過對失效零件的斷裂面進行微觀分析發現失效是由于疲勞導致的。
裂紋源位于零件表面，斷裂面有疲勞紋存在，證明這是典型的疲勞破壞。
裂紋逐漸擴展，直到施加在裂紋尖端的應力超過塑性斷裂韌性，此時最終發生斷裂。從斷裂表面的凹痕形態可以看出，斷裂本質上是韌性的。
2.3 失效的根本原因--沒有遵循DFM設計指南

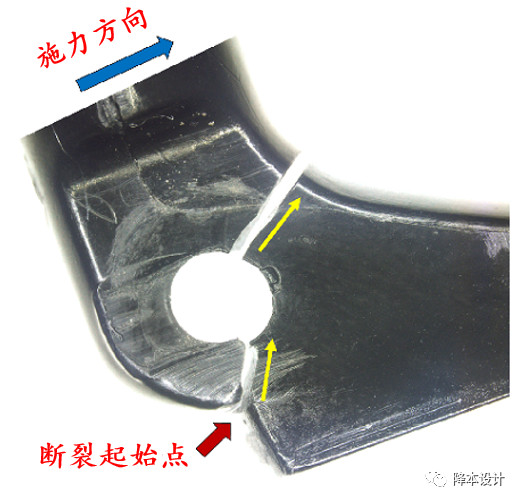

通過對把手的詳細結構進行分析發現，在圖中紅色箭頭所指處存在尖角的設計，在工作時該處承受拉伸應力。
由于尖角的存在，在注塑成型時該處應力集中，在重復的拉伸應力作用下，該尖角處作為斷裂起始點發生斷裂，最終失效。
尖角的設計，就是完全忽視了塑膠件DFM設計指南--圓角的設計。
最后的話：
一個小小的、不起眼的尖角竟然造成一個零件的失效，而帶給企業的損失卻不可估量，一方面企業會承擔產品維修、替換甚至召回的損失，另一方面是企業品牌的損失，可能會永遠失去部分客戶。
這真是應了一句古話“千里之堤，潰于蟻穴”。
其實
產品設計就那么一回事兒，說簡單也很簡單。
很多失效，事后來看：不就是沒有遵循DFM設計指南嗎？不就是因?yàn)樵摷訄A角的地方?jīng)]有加圓角，該壁厚均勻的地方?jīng)]有壁厚均勻嗎？
但是，要做到這一點也是一件非常難的事情。
如果不信，我們可以去看看大多數的
塑膠件結構設計，都加圓角了嗎？都壁厚均勻了嗎？
為什么很難？
這一方面是因?yàn)楣こ處煵⒉磺宄a(chǎn)品
工業設計的相關規則和指南，及其背后的真正原理，其實這些規則和指南都是前人經驗和教訓的總結；另一方面是因?yàn)楣こ處煕]有“工匠精神”，不愿意靜下心來，把一件事情做完美到極致。
